Существует несколько причин, по которым у хозяина появляется необходимость в создании нового преобразователя напряжения. Основное его назначение — обеспечить величину сетевого напряжения размером в 220В от исходного значения в 12 Вт.
Инверторы 12 220 В своими руками изготавливают многие любители, т.к. качественные преобразователя недешевы. Прежде чем собрать устройство, необходимо изучить материалы, объясняющие механизм его использования.
Сфера применения преобразователей 12 220 В
В процессе работы батареи аккумулятора уменьшается уровень ее заряда. Преобразователь стабилизирует напряжение во время путешествия, при отсутствии электричества.
Инвертор 12 220 В позволит хозяину усовершенствовать инженерные сооружения в доме. Мощность устройства для преобразования тока выбирается в зависимости от общей величины эксплуатируемой нагрузки. Учитывается процесс ее потребления: реактивный и активный. Реактивная нагрузка потребляет не всю полученную энергию, поэтому полная мощность превышает ее активное значение.
Инвертор с чистой синусоидой используется для подключения инструментов с общей мощностью 3 кВт. Значительную экономию топлива обеспечивает использование преобразователя напряжения и мини-электростанции.
К инвертору присоединяют таких потребителей, как:
- системы сигнализации;
- отопительные котлы;
- насосные аппараты;
- компьютерные системы.
Вернуться к оглавлению
Преимущества работы устройства для преобразования напряжения
Инверторы завоевали уважительное отношение к своей работе, т. к. обладают целым рядом несомненных достоинств. Устройство работает бесшумно, не засоряет окружающее пространство выхлопными газами. Обслуживание прибора минимально: нет необходимости проверять давление в двигателе. Инвертор обладает незначительным механическим износом, позволяет подключать любых потребителей. Инвертор 12 220 В работает на повышенной мощности на КР121 ЕУ, обладает высоким коэффициентом полезного действия.
При сборке инвертора с задающим устройством в качестве мультивибратора, достоинства преобразователя выражены в доступности, простоте прибора. Размеры изделия компактны, ремонт не представляет большого труда, а эксплуатация возможна при низких температурах.
Вернуться к оглавлению
Самодельный преобразователь 12 220 В и общий принцип его создания
На рынке радиодеталей большая часть инверторов функционирует с использованием высоких частот. Импульсные инверторы полностью заменили классические схемы с применением трансформаторов. Микросхема К561ТМ2 состоит из двух D-триггеров, которые содержат два входа R и S. Она создана с применением КМОП-технологии, заключена в корпус из пластика.
Задающий генератор инвертора монтируется на основе К561ТМ2, используя для работы устройство DD1. Для делителя частоты монтируется триггер DD1.2. Усилительный каскад принимает сигналы с микросхемы.
Для работы подбирают транзисторы КТ827. При их отсутствии используют транзисторы КТ819 ГМ или полевые полупроводники — IRFZ44.
Генератор синусоиды для инвертора 12 220 В работает с высокой частотой. Для образования контура с размерами 50 Гц используется вторичная обмотка и параллельное подсоединение конденсатора и нагрузки. При подключении любого устройства, инвертор создает преобразование напряжения в 220 В.
Схема имеет один существенный недостаток — несовершенную форму параметров на выходе.
Микросхема К561ТМ2 дублируется К564ТМ2. Увеличение мощности преобразователя достигается подбором более интенсивных транзисторов. Следует обратить внимание на конденсатор, установленный на выходе. Он имеет напряжение 250 В.
Вернуться к оглавлению

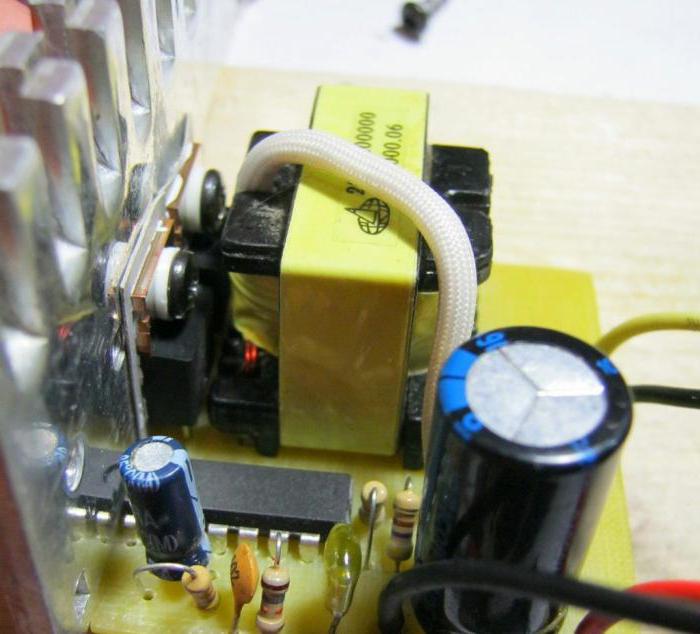

Создание преобразователя с использованием новейших деталей
Самодельные инверторы функционируют стабильно, на выходе транзисторы работают от усиленного основного генератора. Используют элементы серии КТ819ГМ, установленные на радиаторе больших размеров.
Для создания преобразователя применяют упрощенную схему. В процессе работы приобретают необходимые материалы:
- микросхему КР121ЕУ1;
- транзисторы IRL2505;
- паяльник;
- олово.
Микросхема КР12116У1 обладает особенностью: она содержит два канала регулировки ключей и легко справляется с построением несложных преобразователей напряжения. Микросхема при температуре +25 °С выдает предельные величины напряжения 3 и 9 В.
Частота задающего генератора определяется параметрами элементов в цепи. Транзисторы IRL2505 устанавливают для использования на выходе. На него поступает сигнал, уровень которого позволяет регулировать выходные транзисторы.
Сформировавшийся низкий уровень не позволяет транзисторам перейти из закрытого вида в иное состояние. В результате полностью исключается возникновение мгновенного прохождения тока после одновременного открытия ключей. При попадании высокого уровня на вывод 1 происходит отключение импульсной генерации. На схеме вывод 1 присоединяется к общему проводу.
Для монтажа двухтактного каскада применяют трансформатор Т1 и два транзистора: VT1 и VT2. В открытом канале наблюдается сопротивление 0,008 Ом. Оно незначительно, поэтому мощность транзисторов мала, даже при прохождении большого тока. Выходной трансформатор, имеющий мощность 100 Вт, позволяет использовать ток IRL2505 до 104 А, а импульсный составляет 360 А.
Основная особенность инвертора состоит в том, что можно использовать любой трансформатор, имеющий на выходе 2 обмотки на 12 В.
При выходной мощности до 200 Вт отказываются от установки транзисторов на радиаторы.
Следует учесть, что электроток при мощности в 400 Вт может достигать 40 А.
Здравствуйте. Сегодня я расскажу про достаточно мощный преобразователь (инвертор) с 12 вольт постоянного тока в 220 вольт переменного. Заявленная мощность этого преобразователя составляет аж 3000 Вт. Так это или нет попробую показать в обзоре.
Также в обзоре будет разборка, подробное рассмотрение всех внутренностей, тестирование.
Покупался сабж за $55.38 + $19.57 доставка, всего $74.95. Сейчас получается слегка дороже.
Заинтересовавшихся прошу…
Мотивация:
Для чего мне понадобился этот инвертор? Дело в том, что машина у меня стоит во дворе многоквартирного дома без гаража и банально пропылесосить я её не могу. Пробовал использовать автомобильный 12 вольтовый пылесос, но по большому счёту это игрушка. Вот и решил посмотреть в сторону подобных преобразователей. Пылесос у меня 1500 ваттный, поэтому решил взять инвертор с 2 запасом по мощности.Упаковка и комплектация:
Посылка пришла почтой EMS, однако это не спасло её от «профессиональных» действий работников Почты России. Такое ощущение, что посылку не просто кидали, а по ней ходили ногами. Но металлической корпус инвертора почти не пострадал.
Комплектация самая аскетичная: инвертор, 2 коротеньких кабеля, инструкция на английском и китайском языках.Инвертор:
Габаритные размеры инвертора составляют: 28х15х7 см;Вес около 2 кг.
Инвертор выполнен в алюминиевом корпусе, на одном торце которого находятся силовые клеммы для подключения 12 вольт, а также 2 вентилятора. На втором торце розетка для подключения нагрузки, выключатель питания, 2 светодиода (зелёный и красный), гнездо USB. Зеленый светодиод светится при нормальном режиме работы инвертора, красный при срабатывании одной из защит. Также, вместе со свечением красного светодиода, инвертор издаёт достаточно громкий и противный писк.
Защита срабатывает в следующих случаях:
- выход питающего напряжения из диапазона 10-15В;
- перегрев инвертора;
- перегрузка инвертора.
Разборка:
Чтобы разобрать корпус инвертора, необходимо открутить 8 винтов с торцов (по 4 с каждого) и снять верхнюю часть корпуса.
Поблочно внутреннюю начинку устройства можно представить следующим образом:
Теперь опишу словами. На входе инвертора стоит 4 преобразователя с 12 вольт постоянного тока в 300 вольт постоянного тока. Все эти 4 преобразователя подключены параллельно. Каждый преобразователь состоит из 2 полевых транзисторов CMP1405, повышающего трансформатора и двухполупериодного выпрямителя на диодах UF2004. Транзисторы достаточно мощные (максимальный ток стока 140 ампер), а вот с диодами не так всё хорошо. Диоды всего 2 амперные. Но т.к. в диодном мосте они работают попеременно, то по идее максимальный выходной ток каждого из 4 преобразователей составляет 4 ампера. Т.е. 16 ампер с 4 преобразователей. Т.е. общая выходная мощность составляет аж 4800 Вт. Вроде бы тоже с запасом.
Управляет работой полевых транзисторов всех преобразователей генератор на микросхеме TL494
Итак, на выходе 4 описанных выше преобразователей, получается 300 вольт постоянного тока. Чтобы превратить его в переменный ток, используется ещё один преобразователь, с постоянного тока в переменный. Сделан он также на микросхемеTL494, к выходу которого подключен мостовой усилитель из 4 полевых транзисторов R6025ANZ
Максимальный ток стока этих транзисторов составляет 25 ампер, а если учесть, что транзисторы работают тоже попеременно, то и здесь мы имеем очень большой запас по мощности. Ну что же, основные части «начинки» разобраны, но ничего не сказано про USB разъём. Этот разъём может быть использован для зарядки различных USB устройств, однако 5 вольт для него вырабатывается обычным линейным стабилизатором 7805, на котором нет даже радиатора, поэтому подключать к этому гнезду что-либо мало мальски прожорливое, я бы не рекомендовал.
Тестирование:
Для начала продемонстрирую форму сигнала на выходе инвертора
Это так называемая «модифицированная синусоида». Большинство подобных преобразователей и различных источников бесперебойного питания на выходе выдают переменный ток именно с такой формой сигнала. Получить такой переменный ток гораздо проще и дешевле, чем «чистую синусоиду», и в качестве нагрузки можно использовать большинство современных электрических приборов. Исключение составляют различные нагрузки с индуктивной составляющей, например асинхронные электродвигатели, трансформаторы и др. Импульсные блоки питания и коллекторные двигатели прекрасно работают даже от постоянного тока, поэтому хорошо «переваривают» и «модифицированную синусоиду».Пора переходить к самому тестированию. Для этого инвертор был подключен непосредственно к аккумулятору автомобиля, правда через 4-х метровые удлинительные провода, т.к. штатные провода очень короткие и без «крокодилов» на концах. В качестве нагрузки использовался пылесос мощностью 1500 Вт.
При проверке работы с заглушенным двигателем, пылесос работал с перебоями, т.к. до входа инвертора доходило менее 10 вольт (остальное падало на проводах), и инвертор отключался по защите. При заведенном двигателе напряжение на входе инвертора держалось в районе 10,8 вольта, на выходе 207 вольт, пылесос работал отлично.
Видеообзор:
В видеообзоре распаковка, разборка, тестирование обозреваемого инвертора.Итог:
Инвертор вполне работоспособен, и может быть использован по своему прямому назначению. Мне не понравились входные провода, я их удлиню и оснащу «крокодилами». Планирую купить +36 Добавить в избранное Обзор понравился +56 +81Можно буквально из подручных материалов. За основу можно взять даже блоки от простого источника бесперебойного питания - он, по сути, является двойным преобразователем - сначала происходит снижение напряжения до 12 В, чтобы обеспечить зарядку аккумулятора.
А после производится повышение напряжения до 220 В, преобразование тока из постоянного в переменный. Использоваться подобные устройства могут для питания бытовой аппаратуры вне дома - дрели, болгарки, телевизоры и т. д. Изготовить самостоятельно такое устройство несложно, да и выйдет себестоимость его меньше, чем у аналогичных приборов, которые продаются в магазинах.
Принцип работы инвертора
Второе название преобразователя - инвертор. По сути, это с модуляцией широтно-импульсного типа. Питание производится от источника постоянного напряжения 12 вольт (в данном случае - от аккумулятора). На выходе устройства появляются импульсы, у которых изменяется скважность. Зависит от соотношения времени, в течение которого имеется или отсутствует напряжение. При скважности, равной единице, на выходе максимальное значение тока. При уменьшении скважности ток снижается.
Напряжение в любой момент времени на выходе составляет 220 В. Даже самый простой преобразователь 12В в 220В может работать в широком диапазоне частот - 50 кГц…5 МГц. Все зависит от конкретной схемы и применяемых в ней элементов. Частота напряжения очень высокая, для питания бытовой аппаратуры она окажется губительной. Чтобы снизить ее до стандартных 50 Гц, необходимо использовать специальной конструкции трансформаторы. ШИМ-модулятор позволяет создать из постоянного напряжения переменное с необходимой частотой.
Система обратной связи
При отсутствии нагрузки у ШИМ-модулятора скважность импульсов на минимальном уровне, значение напряжения 220 В. Как только к устройству будет подключена нагрузка, то резко увеличится ток и напряжение упадет, оно окажется меньше 220 В. Если вы решили сделать преобразователь напряжения с 12 на 220 вольт своими руками, то обязательно учитывайте наличие обратной связи. Она позволяет сравнивать напряжение на выходе с эталонным значением.
Если есть разница в напряжениях, то на генератор подается сигнал, который позволяет увеличить скважность импульсов. С помощью этой системы получается добиться максимальной мощности на выходе и более стабильного напряжения. Как только нагрузка будет отключена, напряжение снова подпрыгивает выше 220 В - система обратной связи это фиксирует и уменьшает значение скважности импульсов. И так до того момента, пока не выровняется напряжение.
Работа с севшим АКБ
При изменении скважности и значения выходного тока происходит увеличение нагрузки на источник питания. Это приводит к его разряду и снижению напряжения. И если применяется система обратной связи, она как можно сильнее увеличивает скважность сигналов, порой до максимума - единицы. Изготовленные своими руками преобразователи напряжения 12/220 вольт без обратной связи очень сильно реагируют на севшие аккумуляторы. При работе обязательно снижается значение выходного напряжения.
Если планируется подключать такую технику, как болгарки, электролампы, кипятильники или чайники, то на их работу снижение напряжения не повлияет. Но в том случае, если преобразователь нужен для подключения телевизионной техники, ноутбуков, компьютеров, серверов, усилителей, обратная связь просто необходима. Она позволяет компенсировать все скачки напряжения, что обеспечит стабильную работу устройств.
Выбор схемы
Чтобы изготовить своими руками преобразователь напряжения 12/220 В, нужно выбрать конкретную схему. Причем обязательно учитывайте мощность приборов, которые планируете подключать к нему. Прикиньте примерно, какая нагрузка будет питаться от инвертора. Обязательно прибавьте к полученной мощности еще 25% про запас, лишней не будет. Исходя из полученных данных, можно выбирать конкретную схему. И, конечно, один из важных моментов - это
Оцените свои финансовые возможности, если планируете приобретать все компоненты. А вам потребуется немало дорогостоящих элементов. К счастью, они почти все встречаются в современной технике - в источниках бесперебойного питания, БП компьютеров и ноутбуков. Кстати, стандартный ИБП вполне можно использовать в качестве преобразователя напряжения, даже переделок не нужно. Подключаете более мощный аккумулятор к нему и все. Но придется АКБ заряжать от дополнительного источника питания - стандартный не сможет выработать нужное значение тока.
Элементы схемы преобразователя
Стандартная конструкция инвертора для преобразования постоянного тока напряжением 12 В в переменный 220 состоит из таких элементов, которые можно найти в любой современной технике:
- ШИМ-модулятор - специальной конструкции микроконтроллер.
- Ферритовые кольца для изготовления ВЧ-транформаторов.
- Силовые полевые транзисторы IGBT.
- Электролитические конденсаторы.
- Постоянные сопротивления различной мощности.
- Дроссели для фильтрации тока.
В том случае, если вы не уверены в собственных силах, можно самостоятельно собрать преобразователь по схеме мультивибратора. Трансформатор для такого устройства подойдет от ИБП или блока питания транзисторных телевизоров. У такого устройства один недостаток - внушительные габариты. Но настроить его оказывается намного проще, нежели сложные конструкции, работающие с высокочастотным током.
Эксплуатация инверторов
Если вы изготовить решили своими руками преобразователь напряжения 12/220 по простой схеме, то мощность у него может быть невысокой. Но ее вполне хватит для питания бытовой аппаратуры. Но если мощность выше 120 Вт, то ток потребления возрастает до 10 ампер как минимум. Следовательно, при использовании в автомобиле его включать в гнездо прикуривателя нельзя - все провода расплавятся и выйдут из строя предохранители.
Поэтому автомобильные инверторы, мощность которых свыше 120 Вт, обязательно нужно подключать к аккумуляторной батарее при помощи дополнительного предохранителя и реле. Обязательно проложите провод от АКБ к месту установки автомобильного инвертора. Для включения преобразователя можно использовать клавишный выключатель или кнопку в паре с электромагнитным реле - оно позволяет убрать высокий ток от органов управления.
Речь пойдёт о преобразователях постоянного напряжения 12 Вольт, в переменное 220 Вольт. Так как именно этот вопрос более актуален. Повышение переменного напряжения меньшей величины, в переменное большей, не является сложным, так как это можно сделать с помощью любого повышающего трансформатора. Для этого также можно использовать и обычный понижающий трансформатор с 220 на 12 Вольт, только вот включить его в обратную сторону. То есть на вторичную обмотку подать 12 В, тогда на первичной генерируется 220 В. Другое дело состоит в увеличении постоянного тока, а тем более с преобразованием его в переменный.
Применение
Где же может использоваться такой преобразователь? Вот самые распространенные сферы его применения:
- Если существует необходимость запитать какие-либо бытовые приборы от аккумуляторной батареи автомобиля. Использование этого устройства может пригодиться в дороге, например, если нет переходника для мобильной подзарядки, или же существует необходимость подключения в автомобиле любого домашнего электроприбора;
- Если есть отопительный котёл на квартиру или дом, то его насосы тоже рассчитаны на переменное напряжение 220 Вольт. Для котлов напряжения аккумуляторной батареи, естественно, не подойдёт. Бывают такие случаи когда происходят аварийные отключения в сетях электроснабжения, и нужно чтобы не заморозить систему отопления, выполнять циркуляцию горячей воды по отопительной системе. Для этого можно воспользоваться автомобильным аккумулятором подключив к нему электронный блок, инвертирующий постоянное напряжение в переменное, ещё и повышающий его до стандартных 220 Вольт. Это даст возможность на какой-то период времени восстановить циркуляцию горячей воды в системе.
Это основные примеры использования данного преобразователя, так как в жизни их может быть ещё несколько в зависимости от местных бытовых условий.
Простой преобразователь напряжения
Простейший преобразователь можно собрать тремя способами:
- Покупка и сборка уже готовых электронных блоков, и соединение их в одну сеть. Китайские интернет-магазины пестрят различными устройствами и блоками данного типа.
- Бесперебойные блоки питания имеют в своём вооружении элементы этого инвертора, то для изготовления данного устройства придется переделать исправный бесперебойник.
- Изготовление плат и применение радиолюбительских схем.
Принцип работы
Принцип действия всех современных преобразователей напряжения основывается на работе высокочастотного ШИМ (широтоно - импульсной модуляции) контролера, который и задаёт весь режим преобразования. Силовая часть выполнена на достаточно мощных транзисторах, в качестве теплоотвода которых, используются алюминиевые радиаторы или же сам корпус устройства. На входе чаще всего устанавливается предохранитель, защищающий от коротких замыканий в цепи автомобильного аккумулятора. Ведь от этого он будет испорчен. Внутри его нет никаких токоограничивающих устройств. Для того чтобы избежать перегрева устанавливается один или даже несколько вентиляторов. Некоторые бюджетные преобразователи напряжения могут работать в нормальном режиме при постоянно включенной принудительной вентиляции. Главное, чтобы на выходе устройства было стабильное переменное напряжение чистой синусоидальной формы. Иногда некоторые некачественные приборы выдают модифицированную синусоиду, от которой не каждый бытовой прибор будет работать в нормальном режиме, а может и попросту выйти из строя.
Как выбрать преобразователь напряжения 12 220 вольт
Для того чтобы правильно подобрать инвертор постоянного напряжения 12В в переменное 220В необходимо:
- Чётко понимать какое устройство от него будет питаться в будущем. То есть тип нагрузки;
- Узнать суммарную мощность всех подключаемых электроприборов. Лучше выбирать с запасом по мощности, чтобы избежать частых перегревов;
- Продолжительность работы будет зависеть от ёмкости источника постоянного тока, то есть аккумуляторной батареи;
- Если покупать уже готовый прибор, то желательно выполнять это на официальных ресурсах с хорошей репутацией, и гарантийными условиями.
Рейтинг преобразователей напряжения 12в 220в
Согласно исследованиям и отзывам людей, которые уже испробовали данной аппарат можно отметить некоторые из них:
- «Порто Е 150» многие из покупателей уже оценили качество этого преобразователя. Главным преимуществом его является ценовая категория, которая значительно ниже других марок. Правда, небольшая мощность его не даст подключить к нему мощных потребителей. Хочется отметить также компактные размеры модели, и качественный штекер, позволяющий подключить его прямо от прикуривателя автомобиля. Однако в комплекте прилагаются и специальные зажимы к аккумулятору.
- «Тесла ПН 2200» Хорошая производительность этой модели основывается на качественной двух вентиляторной системе охлаждения. Имеет защиту от перегрузок в выходной цепи. В комплект входят различные разъёмы для подключения внешних потребителей электроэнергии. Корпус изготовлен из качественного алюминия, который служит дополнительным отводящим тепло материалом.
Ремонт преобразователя напряжения 12 220
Ремонт 12 вольтовых аппаратов чаще всего сводится к замене силовых выходных транзисторов. Так как они являются самыми уязвимыми элементами этого устройства. Если конструктивно он выполнен с блоков, то стоит попробовать заменить весь блок, перед этим, конечно, проверив предохранители на входе и выходе, если такие имеются. Остальной мелкий ремонт нецелесообразен. Если ремонтируется простейшие инверторы, то в них применяются чаще всего простые радиодетали которые проверяются с помощью омметра.
В итоге хотелось бы снова напомнить о безопасности работы с электрооборудованием, так как 12 Вольт считается безопасным напряжением, а вот выходное может существенно навредить здоровью даже физически крепкого человека. Поэтому перед выполнением подключения рекомендуется сразу подключить потребителя, а уж потом подавать входное напряжение 12 Вольт. Если, конечно, аппарат не оборудован стандартными диэлектрическими розетками.
Видео обзор преобразователя
При использовании маломощных бытовых приборов часто возникает потребность в преобразователе напряжения с 12 на 220 вольт. Это может быть ноутбук, зарядное устройство для мобильного телефона или планшета, и даже телевизор на LED элементах.
В каких случаях необходим преобразователь напряжения
- Продолжительная авария централизованного энергоснабжения.
- Аварийное энергоснабжение электроники газового котла.
- Отсутствие бытовой сети 220 вольт (удаленный садовый участок, гаражный кооператив).
- Автомобиль.
- Туристическая стоянка (при наличии возможности взять с собой 12 вольтовой аккумулятор).
Во всех этих случаях, достаточно иметь заряженный аккумулятор, и вы сможете полноценно использовать сетевое электрооборудования.
Обратите внимание
Важно! Потребляемая мощность прибора не должна превышать несколько сотен ватт. Более мощные устройства быстро посадят аккумулятор, используемый в качестве донора.
Справедливости ради отметим, что для использования в автомобиле существуют блоки питания и зарядные устройства, подключаемые у бортовой сети 12 вольт. Выполнены они в виде разъема, соединяемого с розеткой прикуривателя.
Однако, если у вас несколько гаджетов, вам придется разориться на покупку такого же количества зарядок. А имея один преобразователь с 12 на 220 – вы обеспечите полную универсальность подключения.
В продаже имеется большой ассортимент готовых преобразователей. Мощность варьируется от 150 Вт до нескольких киловатт. Разумеется, для каждой мощности потребителя необходимо подбирать соответствующий аккумулятор.
Также необходимо внимательно читать технические характеристики – часто, в рекламных целях, производители указывают на упаковке пиковую мощность, которую преобразователь выдерживает всего несколько секунд. Рабочая мощность, как правило, на 25% – 30% ниже.
Разновидности преобразователей 12 на 220 вольт
Для правильного выбора, ознакомьтесь с основными видами преобразователей напряжения, представленными на рынке электротоваров:
По форме сигнала выходного напряжения

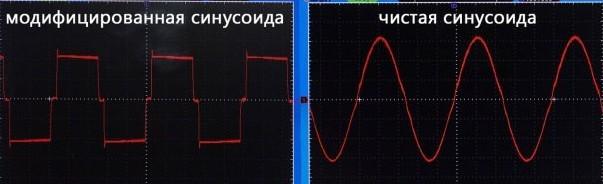

Устройства делятся на чистый синус и модифицированный синус. Разницу в форме сигнала видно на иллюстрации.
